3D сканирование

Предоставляем услуги 3D-сканирования на заказ — создаём цифровые копии деталей, корпусов, запчастей, технических изделий, фигурок и других объектов для последующего 3D-моделирования, проектирования, контроля размеров и 3D-печати.

Сканируем объекты от небольших деталей размером от 5 миллиметров до крупных объектов длиной до 2 метров. Для сложных или крупногабаритных объектов возможно выездное 3D-сканирование.

3D-сканирование позволяет получить цифровую модель существующего изделия даже в том случае, если исходной 3D-модели, чертежа или технической документации уже нет.

Что можно отсканировать

Выполняем 3D-сканирование:

пластиковых деталей и запчастей;
корпусов и крышек;
креплений и держателей;
деталей автомобилей;
деталей мотоциклов и другой техники;
деталей садовой техники;
элементов бытовой техники;
корпусов электроники;
инструментов и оснастки;
прототипов изделий;
фигурок и декоративных предметов;
скульптур и других объектов;
крупных деталей и конструкций.

Можно отсканировать как отдельную небольшую деталь, так и крупный объект.

3D-сканирование детали для последующей печати

Если оригинальная деталь сломалась, потеряна или больше не продаётся, её можно отсканировать и использовать полученные данные для изготовления новой детали.

Процесс выглядит следующим образом:

оригинальная деталь → 3D-сканирование → постобработка → 3D-моделирование → готовая 3D-модель → 3D-печать

При необходимости после сканирования можем изменить конструкцию детали — например, восстановить сломанную часть, изменить размеры, добавить крепления или адаптировать изделие под другую задачу.

3D-сканирование для обратного проектирования

3D-сканирование позволяет получить цифровые данные о существующем изделии и использовать их для создания новой CAD-модели.

Это особенно удобно, если необходимо:

повторить существующую деталь;
изготовить аналог снятой с производства запчасти;
восстановить сломанную деталь;
изменить существующую конструкцию;
сделать ответную или сопрягаемую деталь;
разработать новый корпус по существующему изделию;
перенести форму существующего объекта в CAD.

Сам результат сканирования представляет собой цифровые данные о поверхности объекта. Для изготовления полноценной редактируемой CAD-модели может потребоваться дополнительное 3D-моделирование и обратное проектирование.

Сканирование небольших деталей

Сканируем объекты размером примерно от 5 × 5 × 5 мм.

Высокоточный лазерный режим позволяет получать подробные данные о поверхности небольших технических деталей, креплениях, корпусах, элементах механизмов и других изделиях.

Для сложной геометрии возможно использование нескольких режимов сканирования, в том числе режима с одной лазерной линией для работы с глубокими отверстиями, узкими пазами и труднодоступными участками.

Сканирование крупных объектов

Оборудование позволяет работать с объектами размером до 2000 × 2000 × 2000 мм.

Для средних и крупных объектов используется инфракрасный режим сканирования с большим полем зрения. Это позволяет быстрее получать данные о крупных поверхностях и выполнять сканирование без нанесения большого количества маркеров.

В зависимости от объекта возможно сканирование:

крупных деталей автомобилей;
элементов кузова;
оборудования;
мебели;
крупных предметов;
фигур и скульптур;
человека;
других объектов размером до нескольких метров.

Для крупногабаритных объектов возможно выездное сканирование.

Сканирование чёрных и металлических деталей

Сложные для обычного оптического сканирования поверхности также можно оцифровывать.

Оборудование позволяет работать с чёрными и металлическими поверхностями без обязательного нанесения матирующего спрея.

Это удобно при работе с:

чёрным пластиком;
металлическими деталями;
автомобильными деталями;
инструментом;
техническими изделиями.

В отдельных случаях обработка поверхности или нанесение специальных матирующих средств всё же может потребоваться для получения максимально стабильного результата.

Сканирование отверстий и сложной геометрии

Для деталей со сложной формой используется несколько режимов сканирования.

Отдельный лазерный режим позволяет получать данные в областях, куда сложнее попасть обычным многолинейным сканированием:

глубокие отверстия;
узкие пазы;
углубления;
внутренние поверхности;
труднодоступные участки.

Это особенно важно при сканировании технических деталей, которые затем необходимо восстановить или повторно изготовить.

Точность 3D-сканирования

В высокоточных лазерных режимах заявленная точность сканирования составляет до 0,02 мм.

Объёмная точность составляет до 0,02 мм + 0,08 мм на каждый метр измеряемого объекта.

Фактическая точность готовой цифровой модели зависит от размера и формы объекта, поверхности материала, условий освещения, способа фиксации и сканирования, а также последующей обработки данных.

Поэтому для ответственных технических деталей перед началом работы оцениваем конкретную задачу и требуемую точность.

Примеры работ

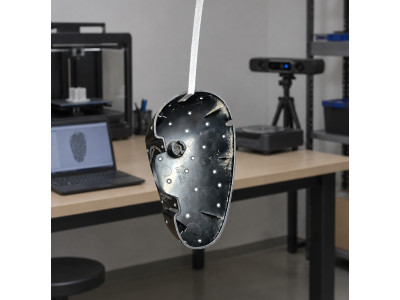

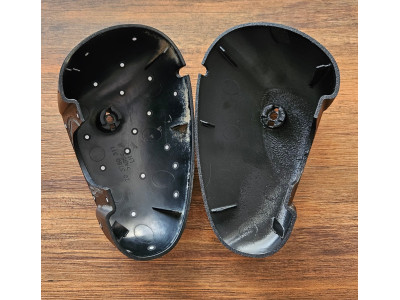

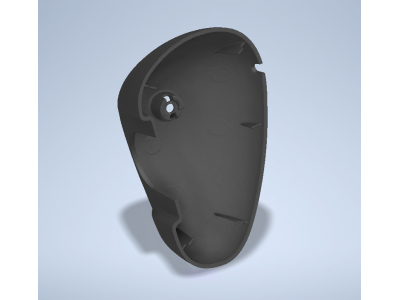

Ниже представлены примеры полного процесса 3D сканирование -> постобработка -> 3D печать.
